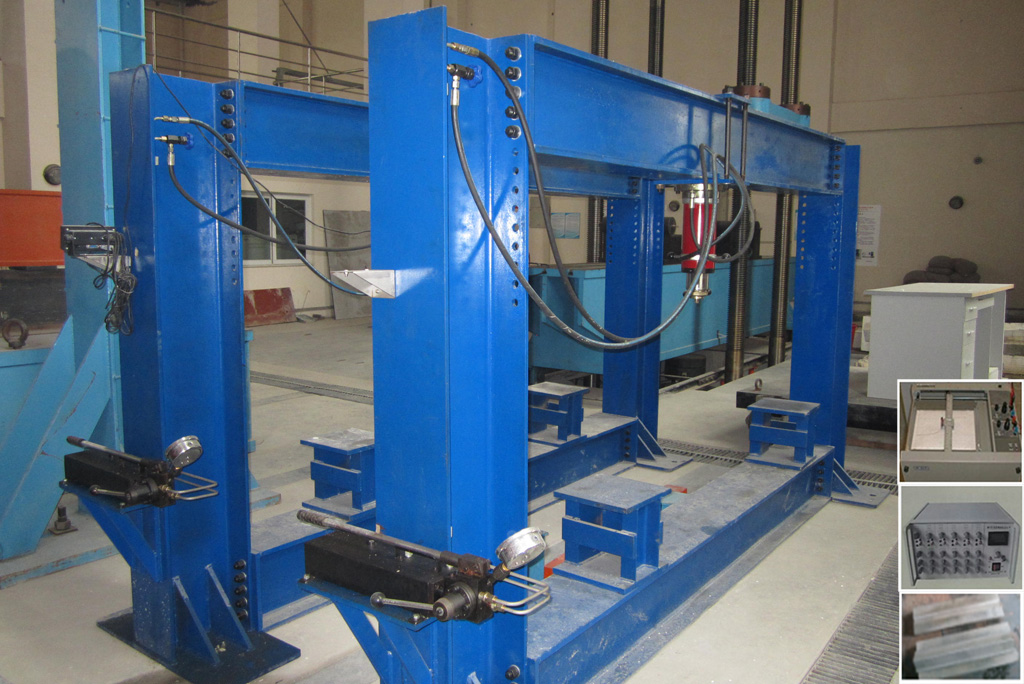

手动油压加载及采集系统：型号：JXJZ-04-01
主要技术指标如下
手动油压系统：
型号：JSF-1L
1、输出压力：63MPa；
2、带有压力显示表；
3、带有换向功能；
20吨推力油缸
型号：Q20B-02-00
1. 使用压力：≤30MPa；
2. 额定输出推力：200kN；行程：200mm；
3. 启动摩擦力：≤0.05MPa，有效出力率：≥0.98；
4. 任何位置使用性能一致，满载下均无泄露；
5. 带荷载传感器；荷载传感器型号：SCZ-302-20T，精度：0.5%F•S。力信号
为双输出，能与伺服控制连接，能用IMP数采系统采集。
10吨推力油缸
型号：Q10B-02-00
1. 使用压力：≤30MPa；
2. 额定输出推力：100kN；行程：200mm；
3. 启动摩擦力：≤0.05MPa，有效出力率：≥0.98；
4. 任何位置使用性能一致，满载下均无泄露；
5. 带荷载传感器；荷载传感器型号：SCZ-302-10T，精度：0.5%F•S。力信号为
双输出，能与伺服控制连接，能用IMP数采系统采集
5吨推力油缸
型号：Q5B-02-00
1. 使用压力：≤30MPa；
2. 额定输出推力：50kN；行程：200mm；
3. 启动摩擦力：≤0.05MPa，有效出力率：≥0.98；
4. 任何位置使用性能一致，满载下均无泄露；
5. 带荷载传感器；荷载传感器型号：SCZ-302-5T，精度：0.5%F•S。力信号为
双输出，能与伺服控制连接，能用IMP数采系统采集
连接板及连接头
1.能够安装20吨、10吨、5吨推力油缸；
2. 螺杆长度0.8米。
支墩
1.长1米，宽1米，高0.4米；
2.承载力200吨；
3.带竖向4个螺孔，孔径80mm，间距500mm；
4.带水平螺孔，孔径80mm，间距500mm；
5.根据客户要求定制。
油管
1.长度：10米/根；
2.使用压力≥50MPa；
3.油管费用包含在手动油压系统中。
支座
1.承载力：200吨；
2.长度300mm；
3. 每套包含1个固定铰支座和1个滑动铰支座。
力显示表
1.采集荷载传感器力信号，并显示出来，精度0.1kN；
2.每个油缸带独立的力显示表。
动态电阻应变仪
1. 10通道输入；
2. 能采集力传感器、位移及及应变片信号；
3. 精 度：±0.5% FS
4. 能够把信号传送给函数记录仪，并记录。
函数记录仪
1. 3通道输入；
2. 能采集动态应变仪输出的力、位移及应变信号，并记录；
3. 精 度：±0.5% FS
4. 额定笔速 x：600mm／s y：800mm／s
试验台桌
1. 材质：实木多层板；
2. 尺寸高0.8米，长1.2米，宽0.75米。
|
